01

測量精度高

采用波長調制吸收光譜技術+長光程技術路線，提高了檢測精度及靈敏度，不受低頻（例如：振動、低頻電磁干擾）的噪聲影響。

02

長光程，吸收強

采用了赫利奧特光池，腔長184mm，反射43次，有效光程為8.09米。

03

響應速度快

系統采用多次反射氣室技術，氣室總長為210mm。相對于傳統1.5米氣室，體積更小，置換更快。同時可以使用更低的采樣流量，有效避免銨鹽結晶。

響應速度快

系統采用多次反射氣室技術，氣室總長為210mm。相對于傳統1.5米氣室，體積更小，置換更快。同時可以使用更低的采樣流量，有效避免銨鹽結晶。

04

易維護

可拆卸式氣室，可以不在調整光路的情況下清潔鏡片；反射鏡為單獨模塊化設計，更換鏡片無需重新調光。

性能參數
氣體	量程	分辨率	重復性	精度	漂移
NH?	0-20mg/m3	0.01mg/m3	≤1%FS	≤1%FS	≤±1%FS
HCL	0-100mg/m3	0.01mg/m3	≤1%FS	≤1%FS	≤±1%FS
HF	0-100mg/m3	0.01mg/m3	≤1%FS	≤1%FS	≤±1%FS
CO	0-1%,0-100ppm	0.01ppm	≤1%FS	≤1%FS	≤±1%FS
CO?	0-1000ppm	0.01ppm	≤1%FS	≤1%FS	≤±1%FS
H?S	0-2000ppm	0.01ppm	≤1%FS	≤1%FS	≤±1%FS
H?O	0-2000ppm	0.01ppm	≤1%FS	≤1%FS	≤±1%FS
功能參數
預加熱                                              60min
工作電壓	AC200V-240V50Hz
型號輸出	RS232/485/4-20mA最大負載500Ω
繼電器輸出                                濃度超限報警、透過率異常報警等
環境參數
測量光程	8m	采樣溫度	≤500℃	樣氣壓力	大氣壓±5kPa
采樣流量	1.0-2.0L/min	環境溫度	-30~55℃	采樣方式	抽取，可定制原位抽取
尺寸	670(W)×450(L)×1400(H)mm			重量	180kg
吹掃氣源	0.4~0.6MPa壓縮空氣			防護等級	IP65

核心技術邏輯

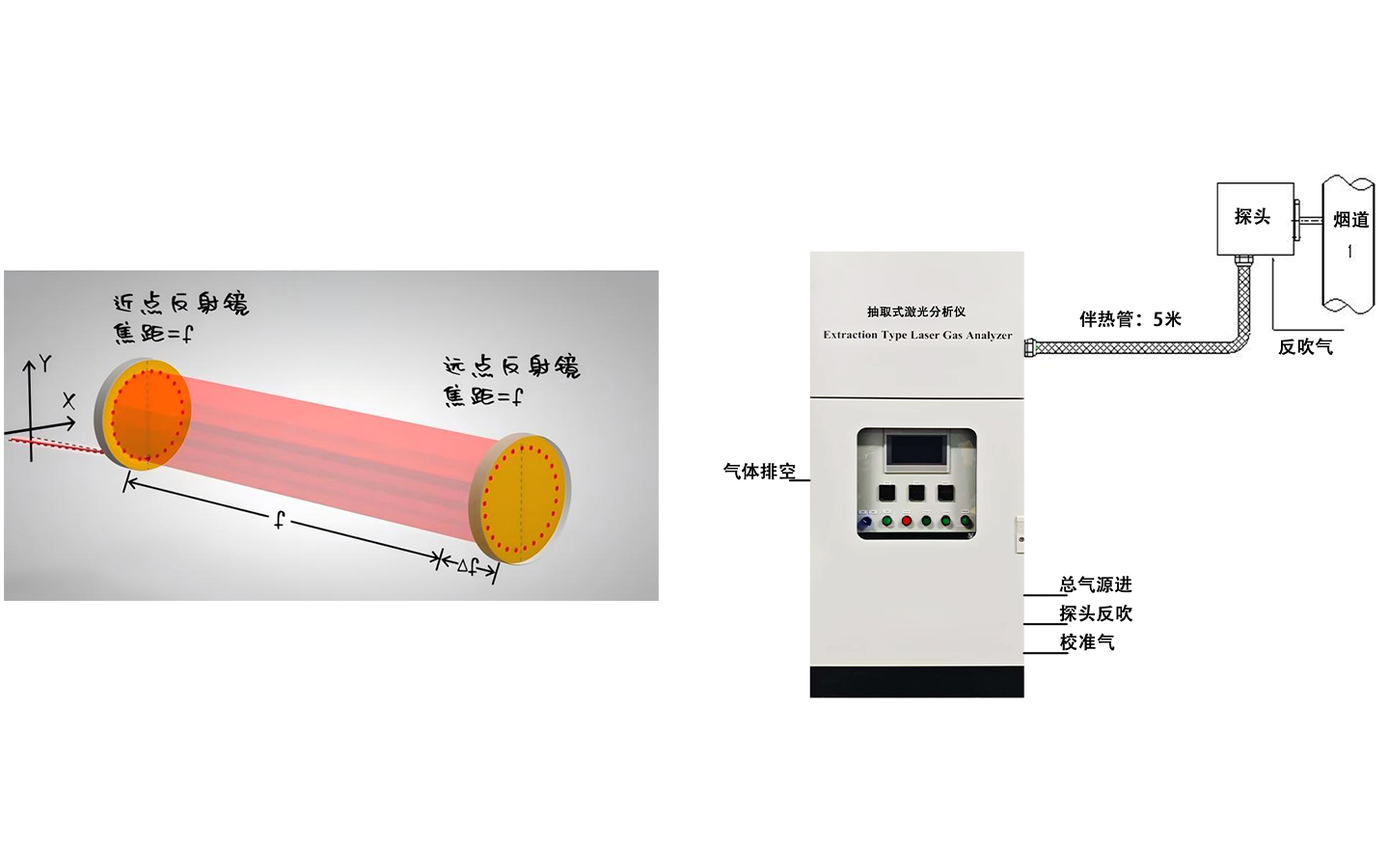

1、 采樣系統從被測環境(煙道、車間等)抽取氣體樣本，經預處理后送入分析池。

2、 激光發射模塊輸出與目標氣體吸收峰匹配的單色激光，穿過分析池內的樣本氣體。

3、 目標氣體分子選擇性吸收激光能量，接收模塊檢測透射光強變化。

4、 依據朗伯-比爾定律，將光強信號轉化為氣體濃度值，完成檢測。

關鍵模塊與流程

采樣預處理模塊:包含過濾器、射流泵，截止閥等，去除樣本中的粉塵和雜質，保證氣體狀態穩定。激光與分析池模塊:采用 DFB 半導體激光器，分析池為長光程設計，提升檢測靈敏度。信號與數據處理模塊:完成信號放大、濾波，通過算法計算濃度，支持數據輸出與存儲。

技術特點

樣本預處理環節可避免惡劣環境對核心部件的影響，適配復雜工況。長光程分析池設計，檢測下限更低，適用于低濃度氣體監測。激光波長精準鎖定，抗交叉干擾能力強，測量精度高。

廣泛應用于眾多工業領域氣體排放監測和過程控制。
