按氣體種類查找

紅外氣體傳感器(中低量程)

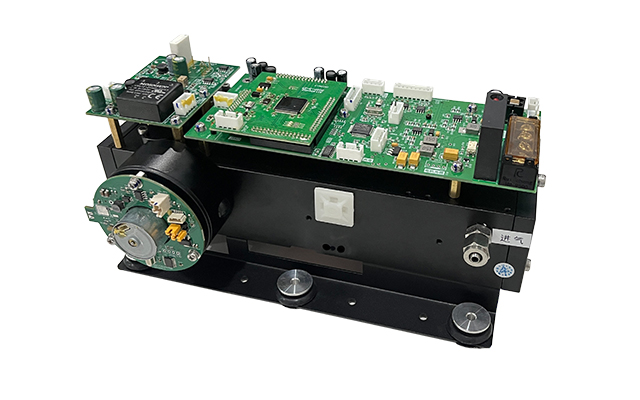

GW-3000D

GW-3000D型紅外一氧化碳傳感器是基于長光程多次反射池及氣體濾光相關技術(GFC)調制技術研發而成,通過比較樣品氣體和參比氣體在紅外波段的吸收情況,從而根據朗伯比爾定律測量樣品氣中CO的濃度。傳感器內部集成完整的漂移控制和溫度控制電路。 該儀器適用于環境空氣質量自動監測、室內空氣質量檢測、工業過程分析、染源監測等領域,完全符合國家相關標準。


測量氣體 CO2、CO

測量范圍 0-20ppm/0-2000ppm、0-50ppm/0-500ppm

技術原理 NDIR

應用領域 空氣質量檢測; 污染源監測; 工業過程氣體分析等場合

產品特性

采用紅外波長濾波技術(GFC)以及長光程氣體吸收池 (L-Cell),具有超低氣體濃度檢測的能力·差分信號工作方式,具有很強的抗干擾能力。

進口直流穩態光源,極長的使用壽命,減少了維護的煩惱。

內部采用自整定的PID算法對溫度進行高精度控制。

各組件采用模塊化設計,可靠性高、擴展性好、維護便捷·采用高性能制冷型光電探測器,與熱釋電探測器相比,具有更快的響應率,更好的信噪比。

待測氣體類型和量程可按需求定制。


技術指標

測量原理

紅外吸收(NDIR)

測量量程

CO:0-50ppm/0-500ppm

CO2:0-20ppm/0-2000ppm

樣氣流量

0.8L/min±10%

響應時間

≤28s

示值誤差

≤±2%F.S.

漂移

≤±2%F.S.28天

重復性

1%

預熱時間

≤20min

輸出接口

RS232(默認)、RS485、(4~20)mA

*具體量程可能會有細微偏差  | 工作在溫度25℃和1013 mbar 測試數據

技術原理

1-技術原理

長光程吸收原理

根據朗伯--比爾(Lambert-Beer)吸收定律,通過延長光流通的長度,可以改變氣體吸收的強度。我們采用了多長反射池的結構,講光程做到物理尺寸的幾倍甚至幾十倍,來獲得更高的檢測靈敏度和更低的氣體檢測下限。

2-光學結構

GFC光學結構

光源發出的紅外光經GFC調制輪交替進入氣體室,一路被充滿CO的氣室所吸收,一路穿過完全不含CO的氣室,兩路光分別經透鏡匯聚后由探測器接收,經過處理得到吸收信號和參考信號。

該結構可以抵消部分水汽以及外部電路或者溫度噪聲的影響,提供產品的穩定性。

3-吸收光譜

一氧化碳的吸收光譜

傳感器通過檢測一氧化碳的吸收峰4.65um附近的吸光度光譜來分析組分濃度。

為了避免其他氣體對CO的吸收影響,我們在光學設計那里,選擇更窄的吸收峰透過。

最終實現了高濃度CO2、CH4等氣體對CO檢測干擾可以忽略的效果。

4-長期漂移

經過30天24h漂移的跟蹤測量,對傳感器長期測量的穩定性進行考察,得到了CO傳感器在零點、80%量程濃度的長期穩定性數據。傳感器氣室恒溫40℃在室溫環境下進行測量

5-重復性

同的標氣及相同的條件下進行操作,在盡量短的時間間隔內完成重復實驗任務。依次通入氮氣和80%的量程氣,重復操作6次進行重復性實驗;根據實驗曲線圖可以看出:零點最大在1~5之間,偏差為5ppm。

應用場景
該儀器適用于環境空氣質量自動監測、室內空氣質量檢測、工業過程分析、污染源監測等領域,完全符合國家相關標準。傳感器具有精度高,漂移小,交叉干擾低等特點。

產品主要用于以下場合:

● 空氣質量檢測;

● 污染源監測;

● 工業過程氣體分析等場合。

應用案例
產品視頻
相關產品
